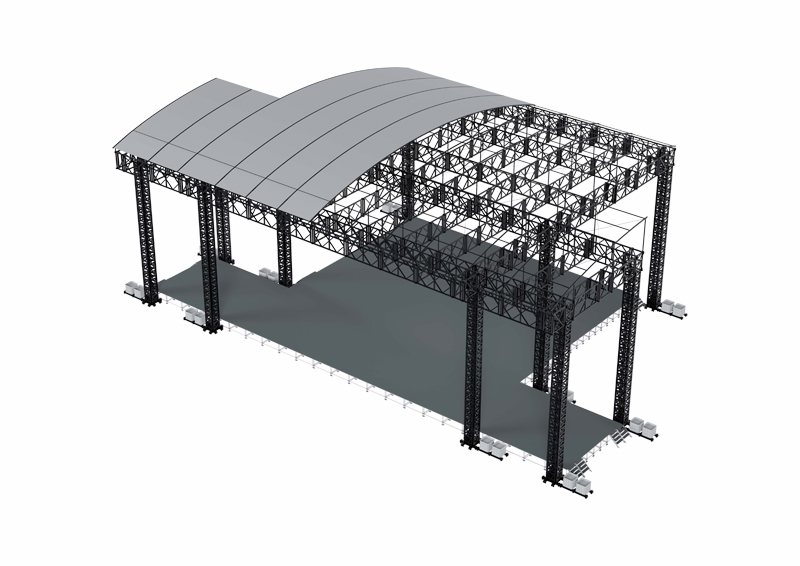

WTC 30 吨超重型电动桁架升降系统面向大型及超大型重载临时搭建项目，单根立柱额定载荷 30 吨，最大升降高度 28 米，可适配最大 56 米 ×38 米的巨型拱形顶棚跨度。
主体采用高强度厚板与双折弯加强筋结构，整体焊接后经去应力处理，尺寸精度高、抗变形能力强；立柱选用加厚100×100×8mm Q355B方管，配合2000×2000mm 加宽配重底座板，在全系列桁架产品中拥有顶尖的结构强度与抗风能力，可承载LED屏、线阵音箱、重型灯光组等全套挂载设备。多点位桁架连接接口灵活适配主流重型桁架系统，无需大型吊装设备，依靠电动缸逐节顶升重型钢桁架节段，实现自爬升作业；系统配置工业级PLC同步控制系统，同步精度达0.1mm，适用于大型演艺活动、国际会展中心主馆项目及大型展览篷房等高强度高空承重场景。
智构桁架提供桁架批发及全定制整套升降系统配套方案，产品具备完整ISO、CE安全认证，可全面替代传统起重机桁架吊装搭建方式，是大型户外临时桁架搭建的优选方案。

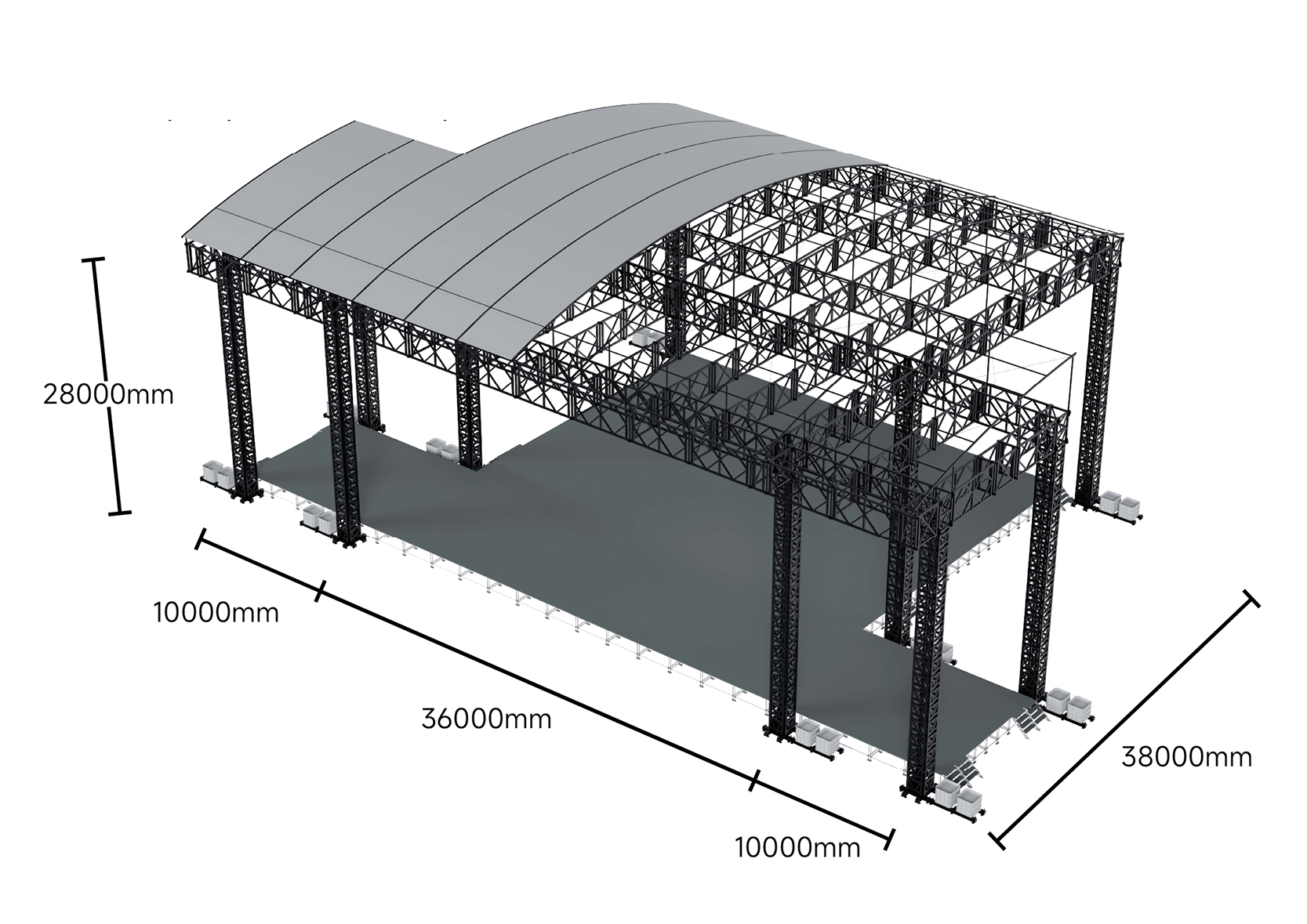

| 规格 | 56000×38000×28000mm |
| 项目 | 5吨电缸系统 | 15吨常规/三用 | 30吨常规 | 30吨重型 |
| 产品定位 | 小型活动 / 轻量化顶棚 | 中大型活动 / 标准顶棚 | 大型 / 超大型重载项目 | 大型 / 超大型重载项目 |
| 单柱/单组额定承重 | 5T | 15T | 30T | 30T |
| 推荐使用高度 | 16m | 20m | 24m | 28m |
| 主体材料 | 柱：Q355B，梁：铝合金 | 柱：Q355B，梁：铝合金Q355B | 柱：Q355B，梁：Q355B | 柱：Q355B，梁：Q355B |
| 立柱规格 | 主管50×50×4 mm / 方管50×50×4 mm | 主管60×60×4 mm / 方管60×60×4 mm | 主管80×80×6 mm / 方管80×80×6 mm | 主管100×100×8 mm / 方管100×100×8 mm |
| 立柱单片规格 | 650×50×1000 mm | 800×60×1000 mm | 1000×80×1000 mm | 1000×100×1000 mm |
| 横梁结构规格 | 580×1010 mm ,680×1200 mm | 580×1010 mm ,680×1200 mm ,1500×80 mm 单排 | 1800×100 mm 单排 | 2000×100 mm 单排 |
| 横梁规格 | - | 主管 80×80×6 mm | 主管 100×100×8 mm | 主管 100×100×8 mm |
| 横梁单片规格 | - | 1500×80×2000 mm , 1500×80×4000 mm | 1800×100×2000 mm 1800×100×4000 m | 2000×100×2000 mm 2000×100×4000 mm |
| 底座规格 | 1500×1500×350 mm | 1760×1760×350 mm | 2000×2000×500 mm | 2000×2000×500 mm |
| 叉车要求 | 可选 | 需要 | 需要 | 需要 |
| 电缸有效行程 | 1100 mm | 1100 mm | 1100 mm | 1100 mm |
| 升降速度 | 50 mm/s | 50 mm/s | 50 mm/s | 50 mm/s |
| 同步精度 | 0.1 mm | 0.1 mm | 0.1 mm | 0.1 mm |
| 控制方式 | PLC同步控制 | PLC同步控制 | PLC同步控制 | PLC同步控制 |
| 供电规格 | 三相 AC380V 50Hz | 三相 AC380V 50Hz | 三相 AC380V 50Hz | 三相 AC380V 50Hz |
旗舰级重载—— 单柱额定载荷 30 吨，加厚全钢结构，可承载顶级活动的极限挂载荷载。
超高搭建能力—— 工作高度可达 28 米，主管规格 100×100×8 毫米，结构刚性大幅提升。
超大跨度—— 标准可实现 56 米 ×34 米巨型作业空间，适配超大型场馆与舞台。
免重型吊装—— 自爬升逐节加高，无需超大型吊装设备，降低施工成本。
高精度平稳运行——PLC 多立柱同步升降，0.1 毫米控制精度，超高工况下运行依旧稳定。
全方位防护—— 重型加厚底座，多重防坠落与过载保护，满足超高重载安全标准。
