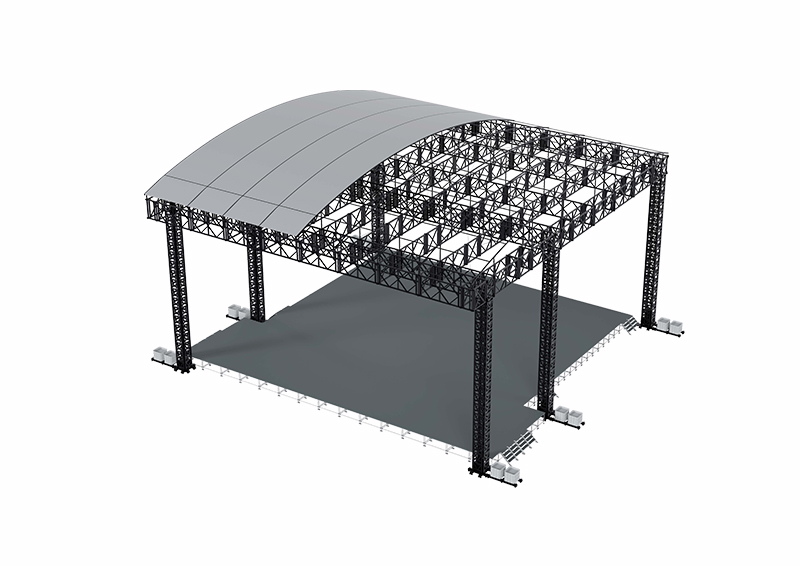

WTC 30 吨标准型电动桁架升降系统面向大型及超大型重载临时搭建项目，单根立柱额定载荷 30 吨，最大升降高度 24 米，可适配最大 34 米 ×34 米的超宽拱形顶棚跨度。作为靠谱的桁架生产厂商，该重载自爬升桁架立柱无需大型吊装设备，依靠电动缸逐节顶升重型钢桁架节段。立柱采用加厚 80×80×6 毫米 Q355B 方管，搭配加宽配重底座板，最大限度提升承载能力，可承载 LED 屏、线阵音箱、重型灯光组的全套挂载设备。系统配置工业级 PLC 同步控制系统，同步精度 0.1 毫米，适用于大型音乐节、万人演唱会以及大型展览篷房。我厂提供桁架批发以及全定制整套升降系统配套方案，产品具备完整 ISO、CE 安全认证，可替代落后的传统起重机桁架吊装搭建方式。

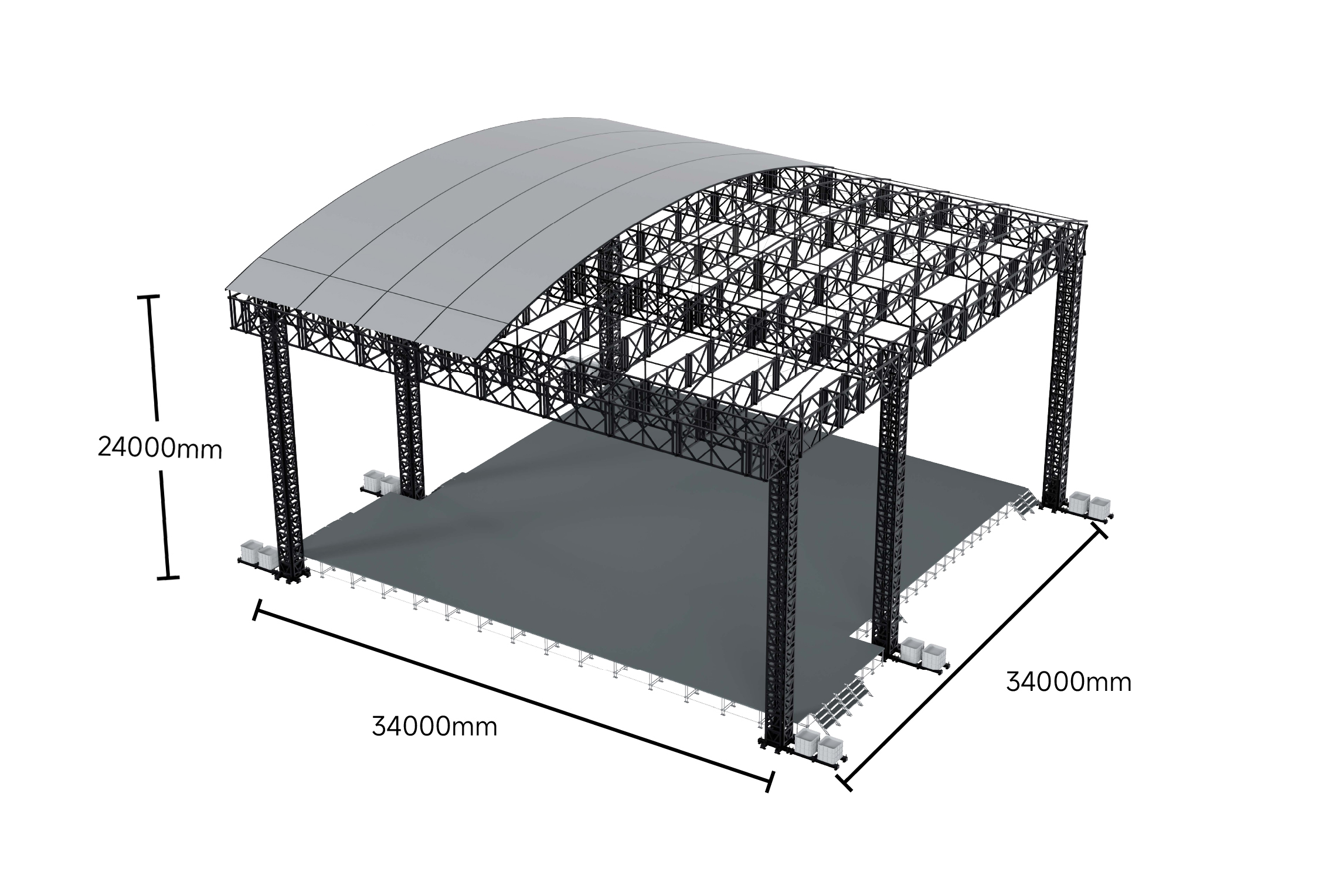

| 规格 | 34000×34000×24000mm |
| 项目 | 5吨电缸系统 | 15吨常规/三用 | 30吨常规 | 30吨重型 |
| 产品定位 | 小型活动 / 轻量化顶棚 | 中大型活动 / 标准顶棚 | 大型 / 超大型重载项目 | 大型 / 超大型重载项目 |
| 单柱/单组额定承重 | 5T | 15T | 30T | 30T |
| 推荐使用高度 | 16m | 20m | 24m | 28m |
| 主体材料 | 柱：Q355B，梁：铝合金 | 柱：Q355B，梁：铝合金Q355B | 柱：Q355B，梁：Q355B | 柱：Q355B，梁：Q355B |
| 立柱规格 | 主管50×50×4 mm / 方管50×50×4 mm | 主管60×60×4 mm / 方管60×60×4 mm | 主管80×80×6 mm / 方管80×80×6 mm | 主管100×100×8 mm / 方管100×100×8 mm |
| 立柱单片规格 | 650×50×1000 mm | 800×60×1000 mm | 1000×80×1000 mm | 1000×100×1000 mm |
| 横梁结构规格 | 580×1010 mm ,680×1200 mm | 580×1010 mm ,680×1200 mm ,1500×80 mm 单排 | 1800×100 mm 单排 | 2000×100 mm 单排 |
| 横梁规格 | - | 主管 80×80×6 mm | 主管 100×100×8 mm | 主管 100×100×8 mm |
| 横梁单片规格 | - | 1500×80×2000 mm , 1500×80×4000 mm | 1800×100×2000 mm 1800×100×4000 m | 2000×100×2000 mm 2000×100×4000 mm |
| 底座规格 | 1500×1500×350 mm | 1760×1760×350 mm | 2000×2000×500 mm | 2000×2000×500 mm |
| 叉车要求 | 可选 | 需要 | 需要 | 需要 |
| 电缸有效行程 | 1100 mm | 1100 mm | 1100 mm | 1100 mm |
| 升降速度 | 50 mm/s | 50 mm/s | 50 mm/s | 50 mm/s |
| 同步精度 | 0.1 mm | 0.1 mm | 0.1 mm | 0.1 mm |
| 控制方式 | PLC同步控制 | PLC同步控制 | PLC同步控制 | PLC同步控制 |
| 供电规格 | 三相 AC380V 50Hz | 三相 AC380V 50Hz | 三相 AC380V 50Hz | 三相 AC380V 50Hz |
超强重载—— 单柱额定载荷 30 吨，全钢结构，可承载大型演出全套舞台设备及顶棚荷载。
全钢可靠材质——Q355B 钢质立柱与横梁，主管规格 80×80×6 毫米，刚性强，抗风性能优异。
增效型自爬升—— 逐节加高搭建，无需大型起重机，大幅降低设备成本与施工门槛。
平稳升降——PLC 同步控制，升降速度 16 毫米 / 秒，精度 0.1 毫米，无偏载晃动现象。
大跨度覆盖—— 标准可达 36 米 ×38 米作业空间，适配大型舞台与展馆场景。
多重安全保障—— 加厚稳固底座，多重限位及过载保护，拥有 ISO 与 CE 认证。
