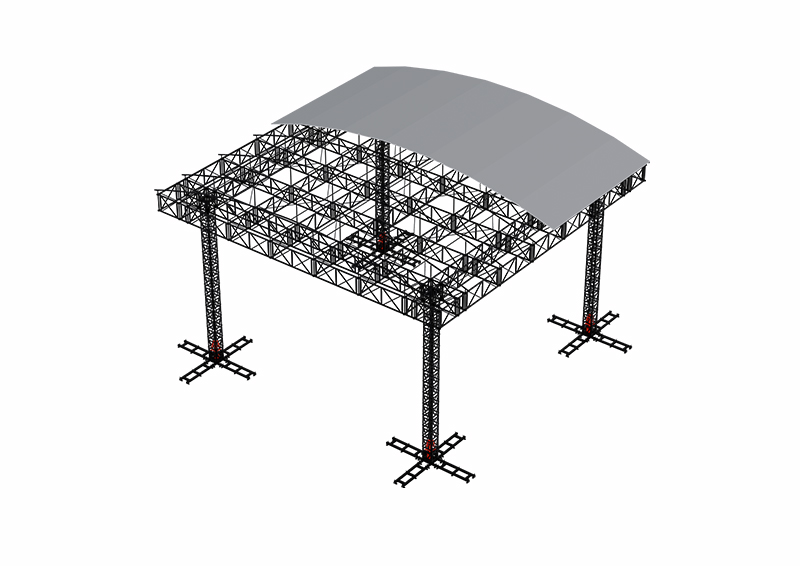

WTC 15 吨标准型电动桁架升降系统是一款适用于中大型活动的三用式搭建方案，单根立柱额定载荷 15 吨，最大工作高度 20 米，可适配最大 24 米 ×24 米的标准中型顶棚跨度。作为头部桁架生产厂商，本款自爬升模块化桁架立柱无需重型起重机，依靠电动缸分段顶升桁架节段。加厚 Q355B 钢立柱搭配铝合金横梁，大幅提升承载能力。系统搭载稳定的 PLC 同步控制系统，同步精度可达 0.1 毫米，广泛应用于中型音乐节、商业巡演以及展览篷房场景。本厂提供桁架批发以及全套定制化桁架升降配套方案，可替代传统吊装作业，降低大型活动的搭建成本。

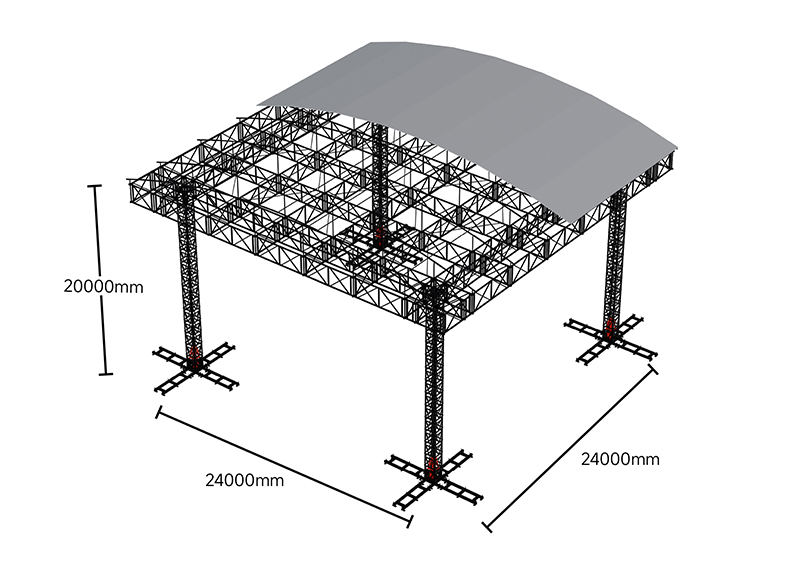

| 规格 | 24000×24000×20000mm |
| 项目 | 5吨电缸系统 | 15吨常规/三用 | 30吨常规 | 30吨重型 |
| 产品定位 | 小型活动 / 轻量化顶棚 | 中大型活动 / 标准顶棚 | 大型 / 超大型重载项目 | 大型 / 超大型重载项目 |
| 单柱/单组额定承重 | 5T | 15T | 30T | 30T |
| 推荐使用高度 | 16m | 20m | 24m | 28m |
| 主体材料 | 柱：Q355B，梁：铝合金 | 柱：Q355B，梁：铝合金Q355B | 柱：Q355B，梁：Q355B | 柱：Q355B，梁：Q355B |
| 立柱规格 | 主管50×50×4 mm / 方管50×50×4 mm | 主管60×60×4 mm / 方管60×60×4 mm | 主管80×80×6 mm / 方管80×80×6 mm | 主管100×100×8 mm / 方管100×100×8 mm |
| 立柱单片规格 | 650×50×1000 mm | 800×60×1000 mm | 1000×80×1000 mm | 1000×100×1000 mm |
| 横梁结构规格 | 580×1010 mm ,680×1200 mm | 580×1010 mm ,680×1200 mm ,1500×80 mm 单排 | 1800×100 mm 单排 | 2000×100 mm 单排 |
| 横梁规格 | - | 主管 80×80×6 mm | 主管 100×100×8 mm | 主管 100×100×8 mm |
| 横梁单片规格 | - | 1500×80×2000 mm , 1500×80×4000 mm | 1800×100×2000 mm 1800×100×4000 m | 2000×100×2000 mm 2000×100×4000 mm |
| 底座规格 | 1500×1500×350 mm | 1760×1760×350 mm | 2000×2000×500 mm | 2000×2000×500 mm |
| 叉车要求 | 可选 | 需要 | 需要 | 需要 |
| 电缸有效行程 | 1100 mm | 1100 mm | 1100 mm | 1100 mm |
| 升降速度 | 50 mm/s | 50 mm/s | 50 mm/s | 50 mm/s |
| 同步精度 | 0.1 mm | 0.1 mm | 0.1 mm | 0.1 mm |
| 控制方式 | PLC同步控制 | PLC同步控制 | PLC同步控制 | PLC同步控制 |
| 供电规格 | 三相 AC380V 50Hz | 三相 AC380V 50Hz | 三相 AC380V 50Hz | 三相 AC380V 50Hz |
中重载承载—— 单柱额定载荷 15 吨，可承载中型演出全套设备与顶棚荷载。
双材质横梁—— 可选铝合金 / Q355B 钢制横梁，兼顾轻载与重载作业场景。
省钱型自爬升—— 无需大型吊装设备，降低设备租赁成本与场地空间要求。
精准同步控制——PLC 多立柱协同升降，0.1 毫米同步精度，保障高空作业安全。
通用易维护—— 模块化通用设计，零部件可替换，接口兼容，拓展性强。
全方位防护—— 升级结构、操作与防护体系，底座稳固，多重限位保护，安全可控。
