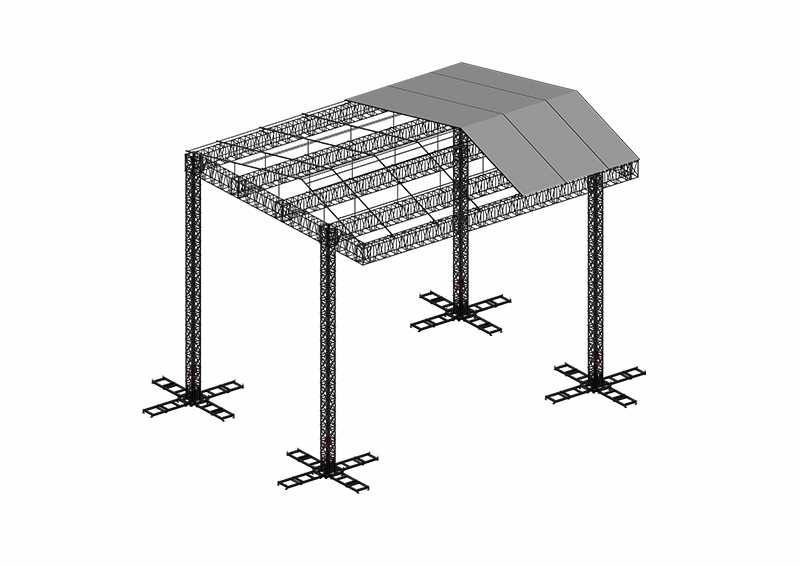

WTC 5 吨电动桁架升降系统是一款轻量化自爬升式模块化立柱搭建解决方案，专为小型商业演出及轻型临时顶棚研发。作为专业桁架制造商，我们的系统无需依赖大型吊装起重机，通过内置电动缸逐节顶升桁架立柱。系统搭配 Q355B 钢立柱与铝合金横梁，最大工作高度可达 16 米，具备重量轻、运输便捷、组装门槛低等特点。PLC 同步升降确保运行超稳定。该系统是小型户外活动及展览篷房的高性价比桁架升降解决方案，本厂支持桁架批发及一站式定制桁架配套方案。

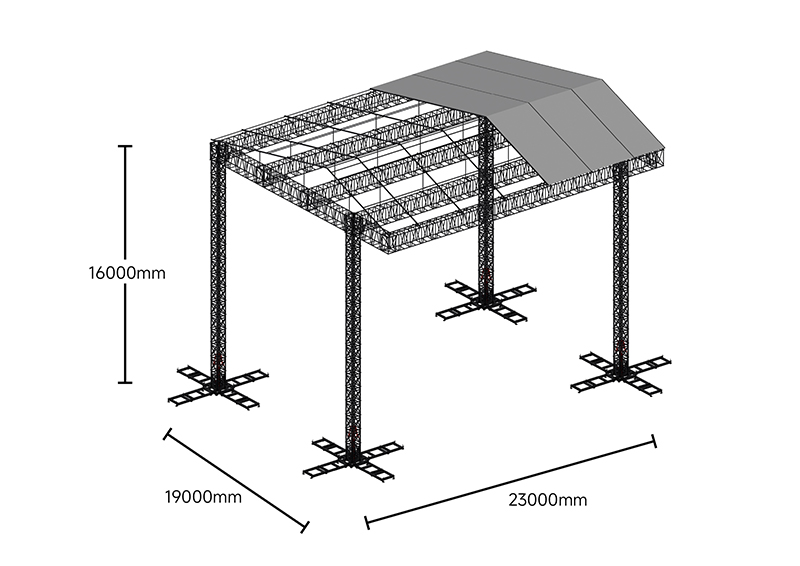

| 规格 | 23000×19000×16000mm |
| 项目 | 5吨电缸系统 | 15吨常规/三用 | 30吨常规 | 30吨重型 |
| 产品定位 | 小型活动 / 轻量化顶棚 | 中大型活动 / 标准顶棚 | 大型 / 超大型重载项目 | 大型 / 超大型重载项目 |
| 单柱/单组额定承重 | 5T | 15T | 30T | 30T |
| 推荐使用高度 | 16m | 20m | 24m | 28m |
| 主体材料 | 柱：Q355B，梁：铝合金 | 柱：Q355B，梁：铝合金Q355B | 柱：Q355B，梁：Q355B | 柱：Q355B，梁：Q355B |
| 立柱规格 | 主管50×50×4 mm / 方管50×50×4 mm | 主管60×60×4 mm / 方管60×60×4 mm | 主管80×80×6 mm / 方管80×80×6 mm | 主管100×100×8 mm / 方管100×100×8 mm |
| 立柱单片规格 | 650×50×1000 mm | 800×60×1000 mm | 1000×80×1000 mm | 1000×100×1000 mm |
| 横梁结构规格 | 580×1010 mm ,680×1200 mm | 580×1010 mm ,680×1200 mm ,1500×80 mm 单排 | 1800×100 mm 单排 | 2000×100 mm 单排 |
| 横梁规格 | - | 主管 80×80×6 mm | 主管 100×100×8 mm | 主管 100×100×8 mm |
| 横梁单片规格 | - | 1500×80×2000 mm , 1500×80×4000 mm | 1800×100×2000 mm 1800×100×4000 m | 2000×100×2000 mm 2000×100×4000 mm |
| 底座规格 | 1500×1500×350 mm | 1760×1760×350 mm | 2000×2000×500 mm | 2000×2000×500 mm |
| 叉车要求 | 可选 | 需要 | 需要 | 需要 |
| 电缸有效行程 | 1100 mm | 1100 mm | 1100 mm | 1100 mm |
| 升降速度 | 50 mm/s | 50 mm/s | 50 mm/s | 50 mm/s |
| 同步精度 | 0.1 mm | 0.1 mm | 0.1 mm | 0.1 mm |
| 控制方式 | PLC同步控制 | PLC同步控制 | PLC同步控制 | PLC同步控制 |
| 供电规格 | 三相 AC380V 50Hz | 三相 AC380V 50Hz | 三相 AC380V 50Hz | 三相 AC380V 50Hz |
轻便易携—— 小型立柱搭配铝合金横梁，自重轻，可选用叉车辅助作业，适配小型场馆。
免吊装自爬升—— 模块化逐节加高，无需大型起重机，降低成本与场地使用门槛。
高精度升降——PLC 同步控制，升降速度 16 毫米 / 秒，定位精度 0.1 毫米，运行平稳。
材质可靠——Q355B 钢质立柱，单根立柱额定静载 5 吨，满足小型活动的安装使用需求。
快速拆装—— 标准化模块化零部件，作业流程简便，缩短现场筹备周期。
双重认证安全保障—— 拥有 ISO 与 CE 认证，对搭建及运行全过程提供全方位防护。
