【明星产品】电动升降钢桁架系统 系列一

在舞台演艺、会展搭建、临时顶棚等线下活动场景中，传统桁架立柱搭建始终受困于大型吊装设备的多重限制：场地狭窄无法进场、吊车租赁成本高企、高空吊装安全风险大、逐节安装效率低下，成为很多项目压缩成本、缩短工期的核心阻碍。

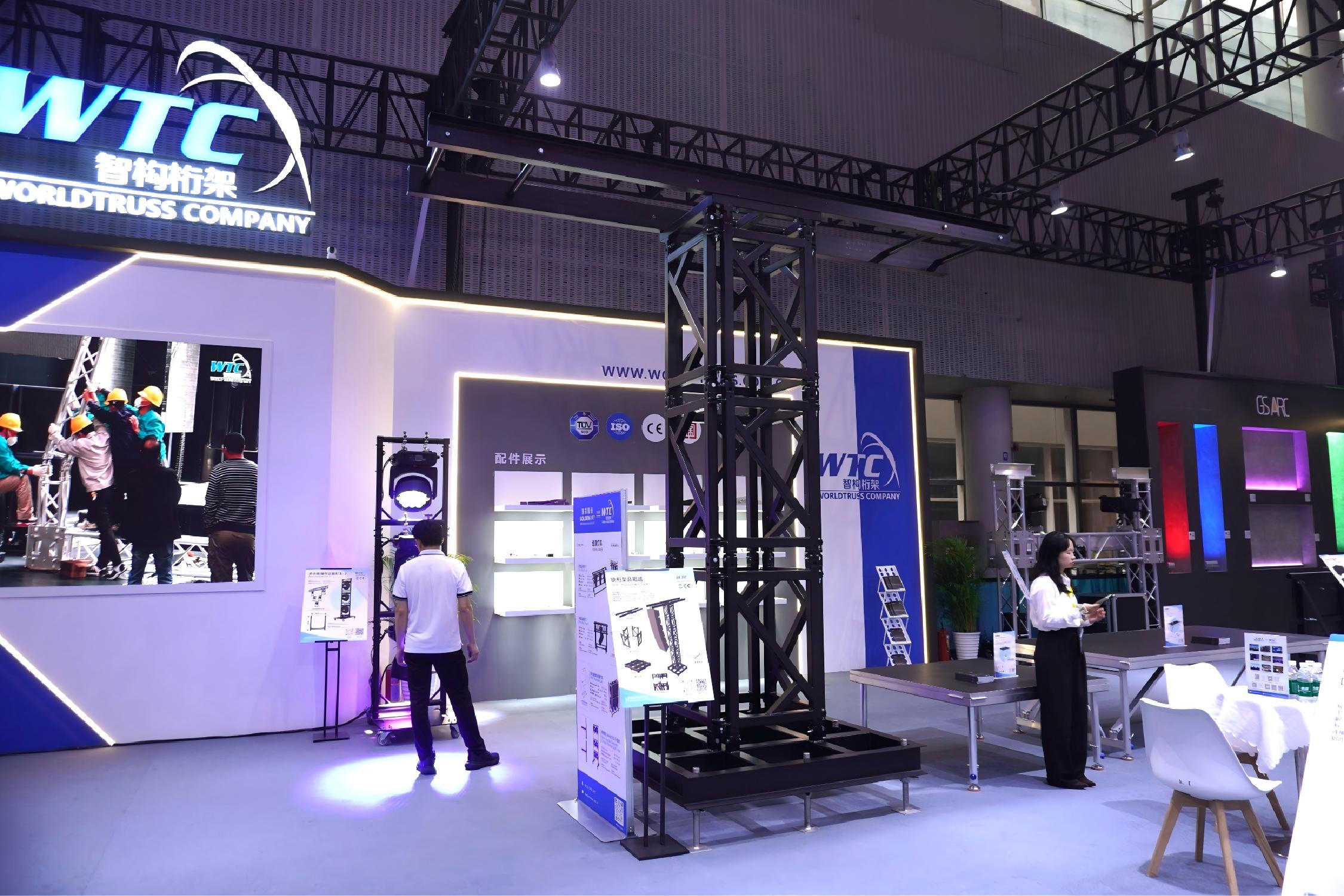

*智构桁架 电动升降桁架系统应用

智构桁架全新推出的电动升降桁架系统专为桁架立柱逐节加高安装研发，摆脱对大型吊装设备的依赖，通过电动升降与模块化拼装的协同，实现高效、安全、低成本的立柱搭建。针对不同规模的项目需求，该系列覆盖 5吨、15吨、30吨 多档位载荷，其中5吨与15吨两款产品，是轻量化到中大型活动场景的主力选型。

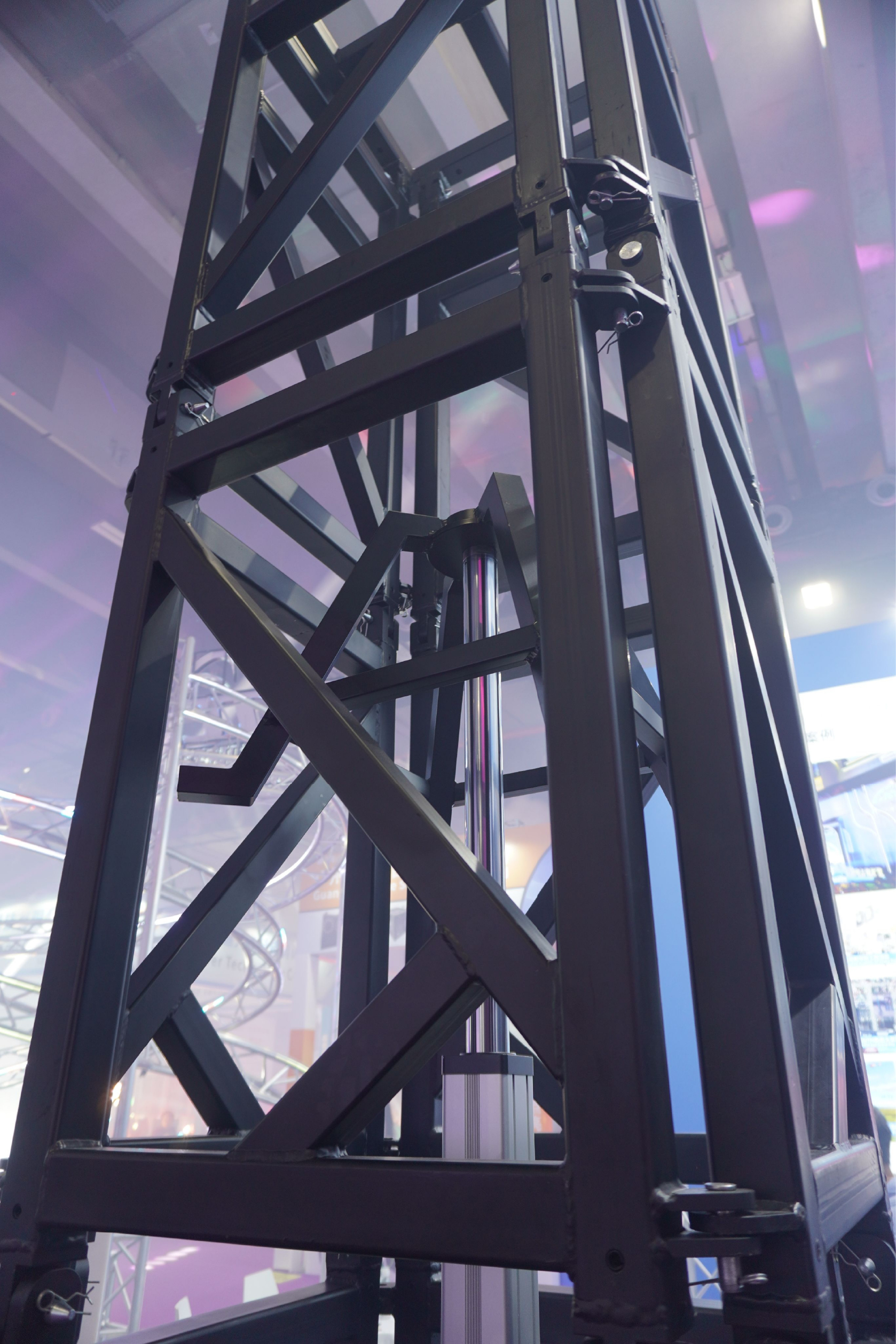

*智构桁架 电动升降桁架系统

5 吨电缸系统：轻量化场景的高性价比之选

5吨电缸系统是专为小型活动与轻量化顶棚场景打造的高性价比方案。

轻量化结构，灵活部署。 主体结构采用 “立柱 Q355B 钢材 + EN AW-6082 T6铝合金 / 钢材” 的灵活组合，兼顾不同承重与预算需求，轻型挂载优先选铝合金降重，重载需求可选钢制升级；其中立柱主管为 50×50×4mm Q355B 方管，单节立柱规格 650×50×1000mm，单重仅 37kg，单人即可辅助搬运拼接，对现场人力要求低。

精准控制，安全可靠。 系统搭载PLC同步控制系统，同步精度达0.1mm，升降速度50mm/s，电缸有效行程1100mm。供电采用三相 AC 380 V 50 Hz工业标准电源，适配各类活动现场的电力条件。系统支持选配叉车辅助作业，进一步降低人力成本。

适用场景广泛。 推荐使用高度16m，单柱额定载荷5t。满足小型演出、品牌快闪、轻型雨棚、婚礼庆典等场景的承重与高度需求。

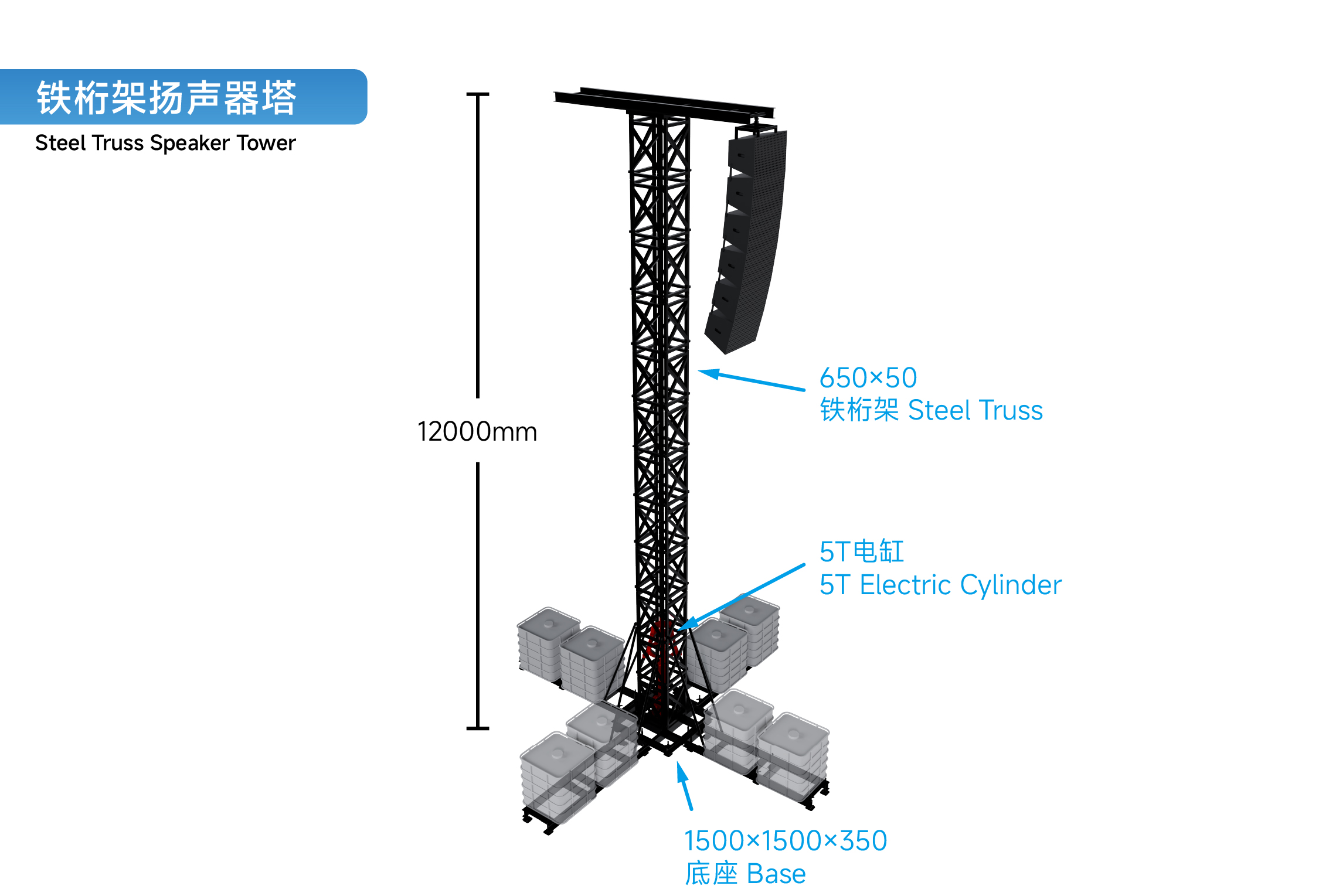

*5 吨电缸系统 (WTC-ETL5-STD)

15 吨电缸系统：中大型活动的标准主力

15吨电缸系统定位中大型活动与标准顶棚场景，在承载能力与结构强度上全面升级。

强化结构，承载升级。 立柱主管升级为60×60×4mm方管，立柱单节规格800×60×1000mm，主体材料采用Q355B高强度钢材。横梁提供580×1010mm、680×1200mm以及1500×80mm单排等多种规格选择，横梁主管80×80×6mm。底座规格1760×1760×350mm，支撑面积更大，整体稳定性更强。

“多用”设计，灵活适配。 15吨系统具备“标准型/多用途型”的灵活配置，可根据项目需求在铝合金横梁与Q355B钢横梁之间灵活切换。这一设计使得系统既能满足轻量化快速搭建的需求，也能应对更高负载的钢铁结构场景，真正实现一机多用。

性能卓越，安全高效。 系统延续PLC同步控制核心，同步精度0.1mm，升降速度50mm/s，电缸有效行程1100mm。推荐使用高度20m，单柱额定载荷15t。横梁单节提供1500×80×2000mm与1500×80×4000mm两种规格，重量分别为123.3kg与214.8kg。立柱自重41kg，模块化设计便于现场组装与拆卸。

适用场景广泛。推荐使用高度20m，单柱额定载荷15t。适用于中型户外音乐节、体育赛事临时看台、大型展览特装展台、商业综合体临时搭建等场景。

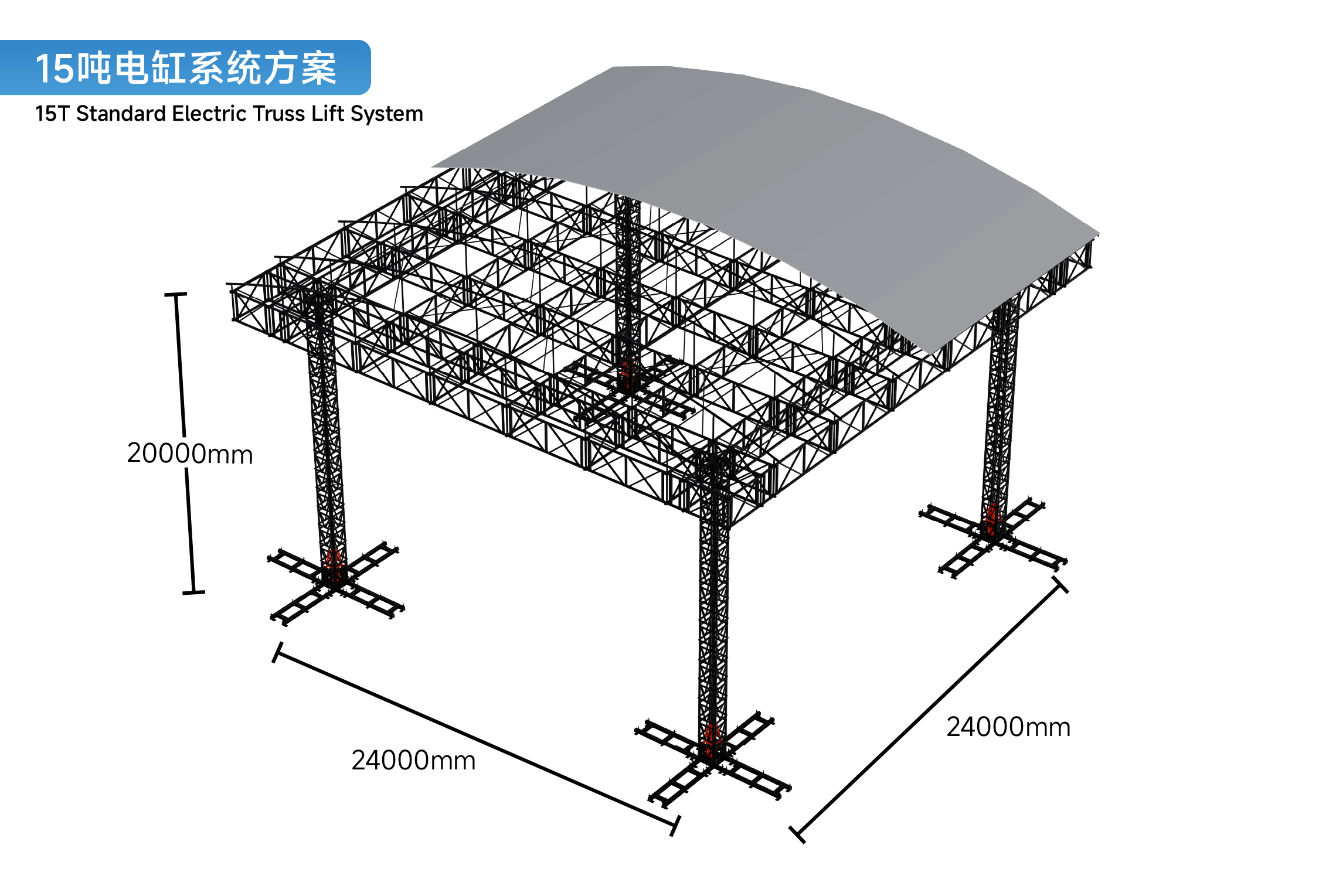

*15 吨电缸系统 (WTC-ETL15-STD)

两款电缸系统参数一览表
