【桁架真知】铝合金舞台桁架搭建技术与安全合规指南

铝合金舞台桁架属于临时承重结构体系，其材料性能、结构受力、安装工艺直接影响活动安全与使用可靠性。演出、展览、商业活动场景复杂、工期紧张，需严格遵循国家规范与行业标准执行。本文依据GB/T 36731-2018/XG1-2022《临时搭建演出场所舞台、看台安全》、GB 50429-2007《铝合金结构设计规范》、WH/T 78.6-2017《演出安全 第6部分：舞美装置安全》等标准，从材料冶金、结构力学、地基工程及演艺安全角度，整合搭建核心流程，同步保障施工安全与落地效率。

一、选材与验货：从源头把控安全

铝合金桁架材质必须符合国家标准要求。舞台桁架用铝合金管性能不应低于GB/T 3190-2008中6082-T6铝合金，硬度应大于韦氏16°；型材不应低于6061-T5铝合金，硬度应大于韦氏14°。力学性能及壁厚偏差应满足GB/T 6892-2015《铝及铝合金挤压型材》及GB 50429-2007《铝合金结构设计规范》第3章要求。

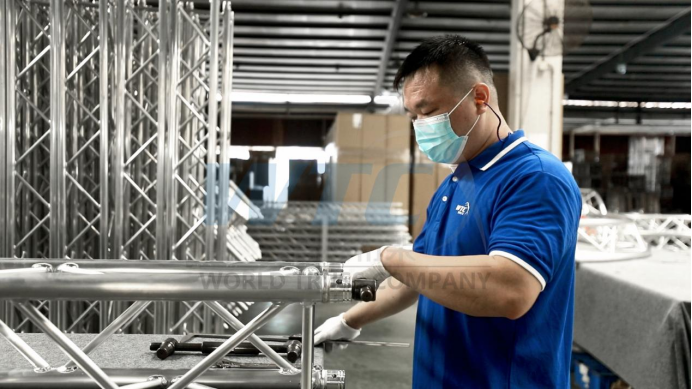

安装前需逐根检查：

• 型材表面光滑度符合GB/T 14846要求，无裂纹、变形、腐蚀；

• 实际壁厚与设计值偏差≤±5%（使用分辨率≤0.01mm的千分尺，在距端部100mm以外取3点测量）；

• 焊接部位无虚焊、漏焊、夹渣、气孔，焊缝外观检查按GB/T 22086-2008执行；

• 铝合金焊接热影响区（HAZ）强度折减显著，需核查焊接工艺评定报告，必要时进行硬度复测；

• 与异种金属（如钢连接件）接触处应加装绝缘垫片或涂覆防电偶腐蚀涂层。

无论工期松紧，材料验收为强制环节，单根不合格杆件也会引发连锁安全风险，不合格构件严禁使用。

二、地基与承载：隐形基础决定稳定

多数搭建事故源于地面条件评估不足。舞台桁架地基应符合GB/T 36731-2018/XG1-2022《临时搭建演出场所舞台、看台安全》要求，区分室内与户外场景，针对性处理。

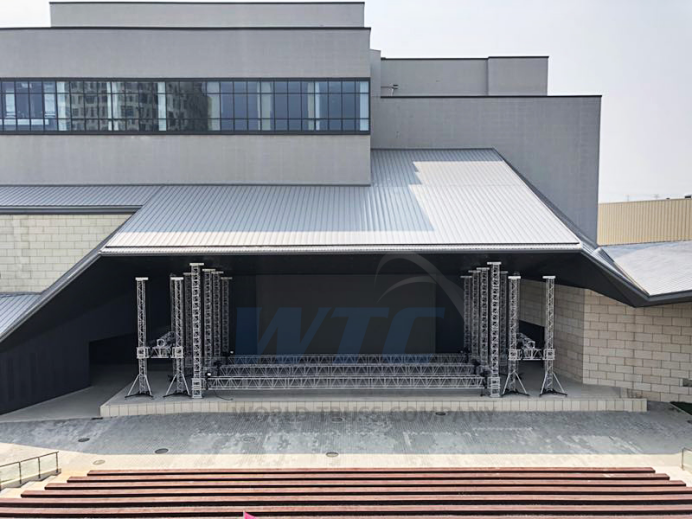

室内展馆：地面承载力≥5 kPa，使用可调地脚+≥300×300mm承重垫板；检查地锚抗拔力≥10 kN；光滑地面铺设防滑橡胶垫，严禁在伸缩缝上方直接搭建。

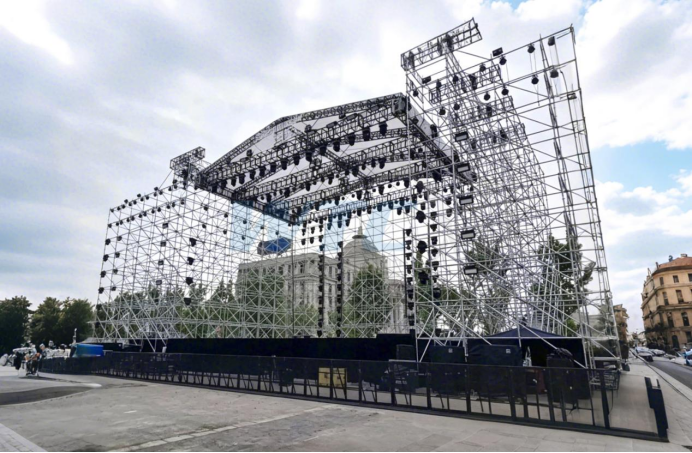

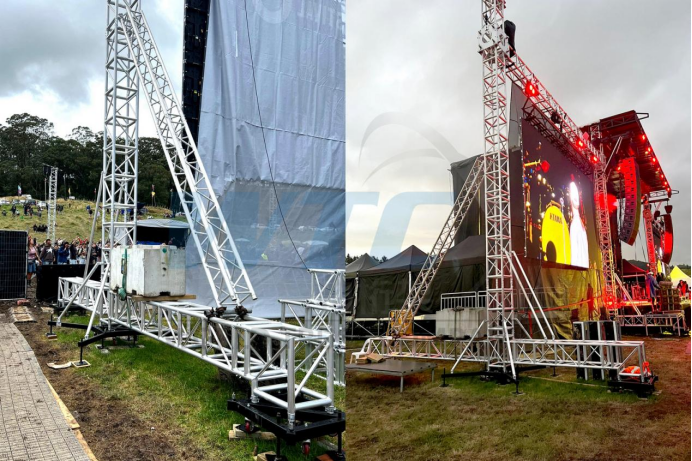

户外场地：草坪、沙土、不平整地面需铺设方木/钢板分散应力；承重底板面积应满足底板面积≥桁架单腿轴力/(地基承载力特征值×0.8)，且最小边长≥300 mm；做好防滑、排水（坡度≥2%）、防沉降处理。大跨度（＞15 m）桁架应进行地基预压观测（1.0倍设计荷载持荷24h，总沉降量≤L/1000），避免不均匀沉降引发结构失稳。

户外搭建还应进行抗风设计，基本风压按GB 50009取用，同时应考虑最大阵风系数。舞台设施与10kV及以上高压线水平距离不应小于高压线距地面垂直距离的1.5倍。

三、连接与装配：细节决定结构可靠性

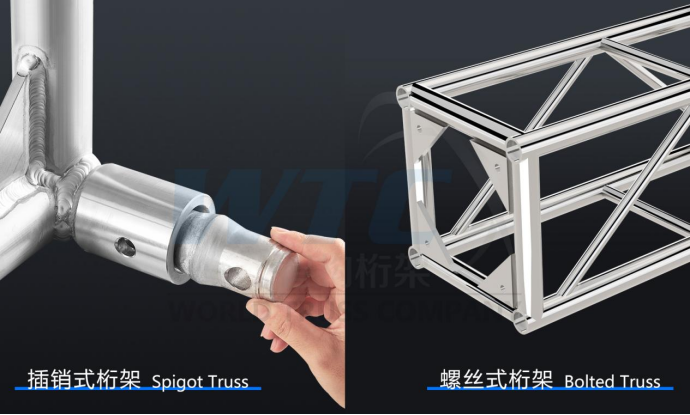

桁架整体强度依赖杆件与连接点的双重保障。舞台铝合金桁架采用插销式或螺栓式连接，节点应保证各杆件轴线汇交于一点，避免偏心受力。

主承重桁架宜采用螺栓连接，螺栓性能等级不应低于8.8级，预紧力矩达标，并配置双螺母或尼龙锁紧螺母防松；快速拆装灯光架可采用插销连接，插销材质应为钢质，屈服强度不应低于Q345级，插销完全入位、弹簧锁片锁紧。严禁使用钢丝绳、铁丝等柔性连接作为结构受力构件。

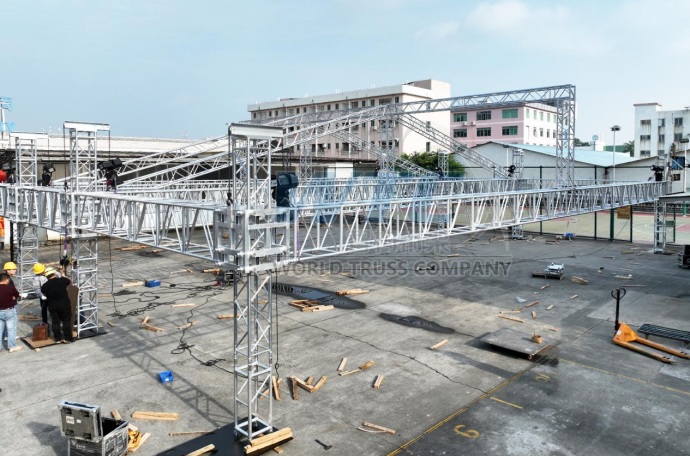

桁架必须设置横向支撑+斜向支撑（如剪刀撑或交叉拉杆），形成几何不变体系，保证纵横向稳定性，防止侧向失稳。

施工过程中，需对每一处拼接位置进行排查：插销完全入位、弹簧锁片锁紧、螺栓扭矩达标、构件无错位、无漏装、无间隙，确保连接刚度满足受力要求，杜绝部件松动、拼接错位、配件漏装、安装偏差等各类不规范问题。

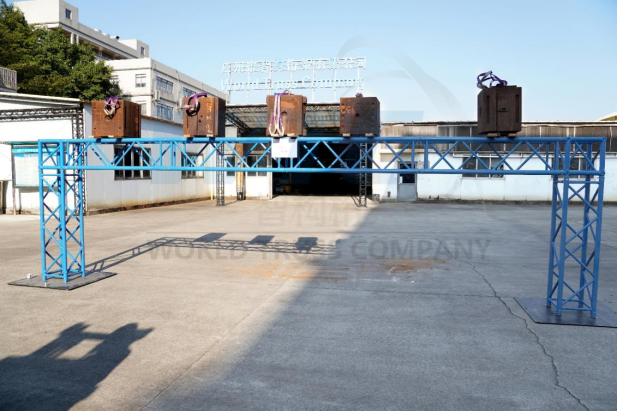

四、负载与防护：科学计算，留足安全冗余

1.多准则校核：承载需严格遵循设计参数。应按 GB/T 36731 及 WH/T 78.6 核算荷载；涉及国外项目时，参考 EN 17115 及 ANSI E1.21 行业惯例，为覆盖铝合金焊接热影响区强度损失及频繁装卸产生的微损，静态分析时材料屈服强度储备系数取 2.5-3.0。

2.荷载分项计算：

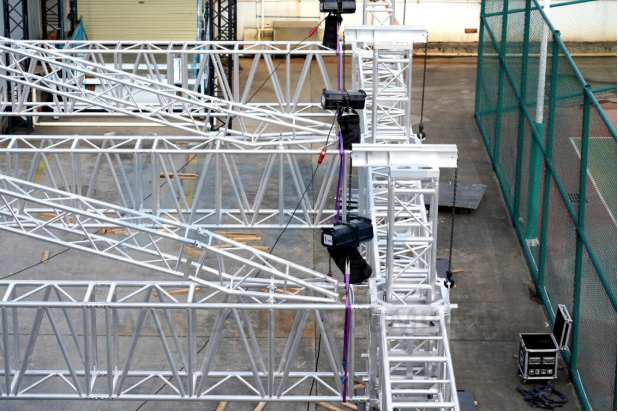

·冲击/动载：电动葫芦等动源系统应叠加1.2倍动增系数，剧烈启停工况冲击系数取 1.3。

·风荷载：户外搭建按 GB 50009 执行（不低于 0.35 kN/m²），对LED屏等迎风面大的设备，需专门核算体型系数及风振影响。

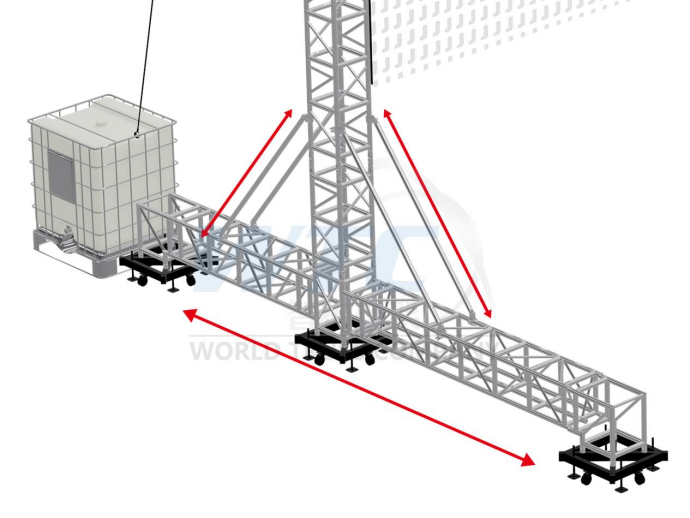

3.极限状态要求：极限状态下整体安全系数 ≥ 2.0（恒载分项系数 1.2，活/动载 1.4）。大偏心荷载（如悬挂LED屏）需强制验算抗倾覆稳定性，安全系数 ≥ 1.8，并确保配重（Ballast）有可靠的防滑移措施。

4.生命安全保障：

·设备保险：破断拉力 ≥ 设备重×2，且保险绳下坠行程应控制在 15cm 以内以减小冲击力。

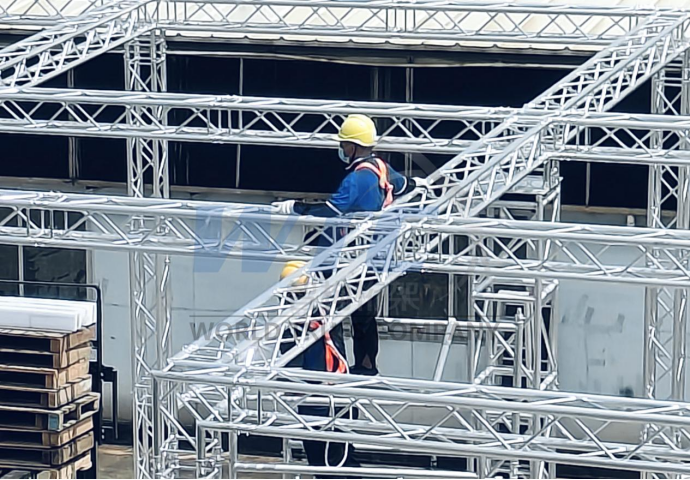

·人员保护：穿戴符合 GB 6095 的全身式安全带，挂接于独立于桁架结构之外或经专项设计的生命线系统。

5.变更合规：任何荷载变更必须由原设计单位或具资质的工程师复核书面签字。相关档案（含原始计算书、变更单、第三方检测报告）保存年限不低于 5 年。

结语

铝合金舞台桁架搭建是融合材料力学、结构工程与实操经验的系统工作。安全无小事，每一次规范作业、每一处细节核查，都是对活动安全与效果的保障。

施工全过程应落实进场验收→过程检查→完工验收三检制度，使用中严禁超载、严禁擅自改动结构；拆除按逆序施工，分段拆除、严禁抛掷。相关档案资料保存年限不应低于5年。

作为深耕舞台桁架领域的制造商，智构桁架（WTC） 坚持每一根杆件可追溯、每一道焊缝有记录。绚丽舞台可以复制，但安全不能试错。无论舞台多么绚丽，安全永远是不可妥协的基石。

参考文献：

[1] GB/T 36731-2018/XG1-2022 临时搭建演出场所舞台、看台安全 [S]. 北京：中国标准出版社，2018（含2022年第1号修改单）：5.4（结构安全技术要求）、5.5.2（工艺安全技术要求—结构构件）.

[2] GB 50429-2007 铝合金结构设计规范 [S]. 北京：中国计划出版社，2007.

[3] WH/T 78.6-2017 演出安全 第6部分：舞美装置安全 [S]. 北京：中国标准出版社，2017：6.2（载荷）、6.3（安全系数）.

[4] WH/T 92-2021 临时搭建演出场所舞台、看台安全监督检验规范 [S].

[5] GB 50009-2012 建筑结构荷载规范 [S]. 北京：中国建筑工业出版社，2012.

[6] GB 6095-2021 坠落防护 安全带 [S]. 北京：中国标准出版社，2021.

[7] GB/T 6892-2015 铝及铝合金挤压型材 [S].

[8] GB/T 22086-2008 铝及铝合金弧焊推荐工艺 [S].
