雷亚架 vs 插销架：一文读懂您的项目该怎么选

在临时支撑结构领域，雷亚架（Ray架）与插销式桁架代表了两种不同的结构体系，其设计理念与应用场景存在显著差异，合理选型是保障工程效率与安全的核心要素。

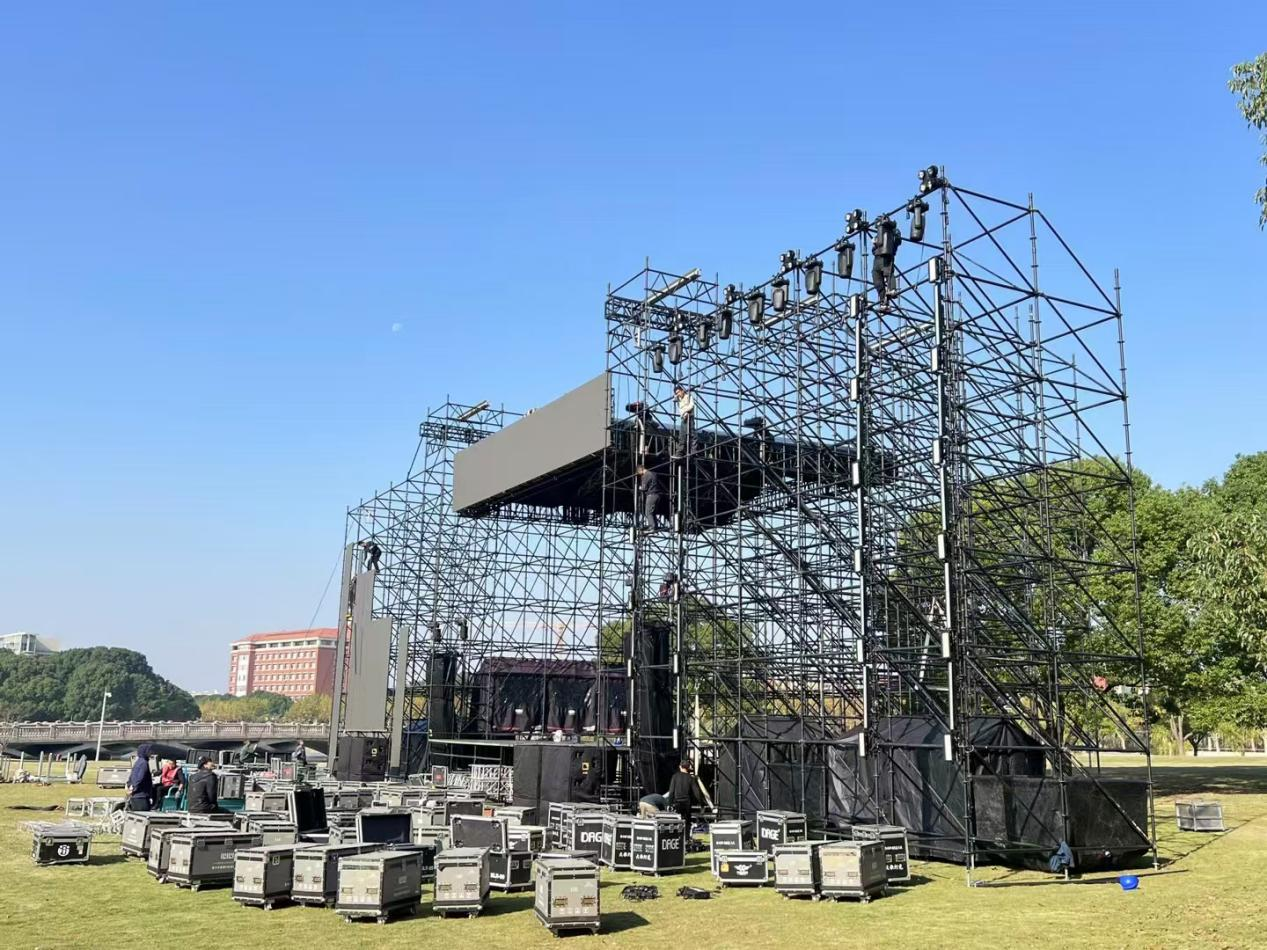

 插销架搭建

 雷亚架搭建

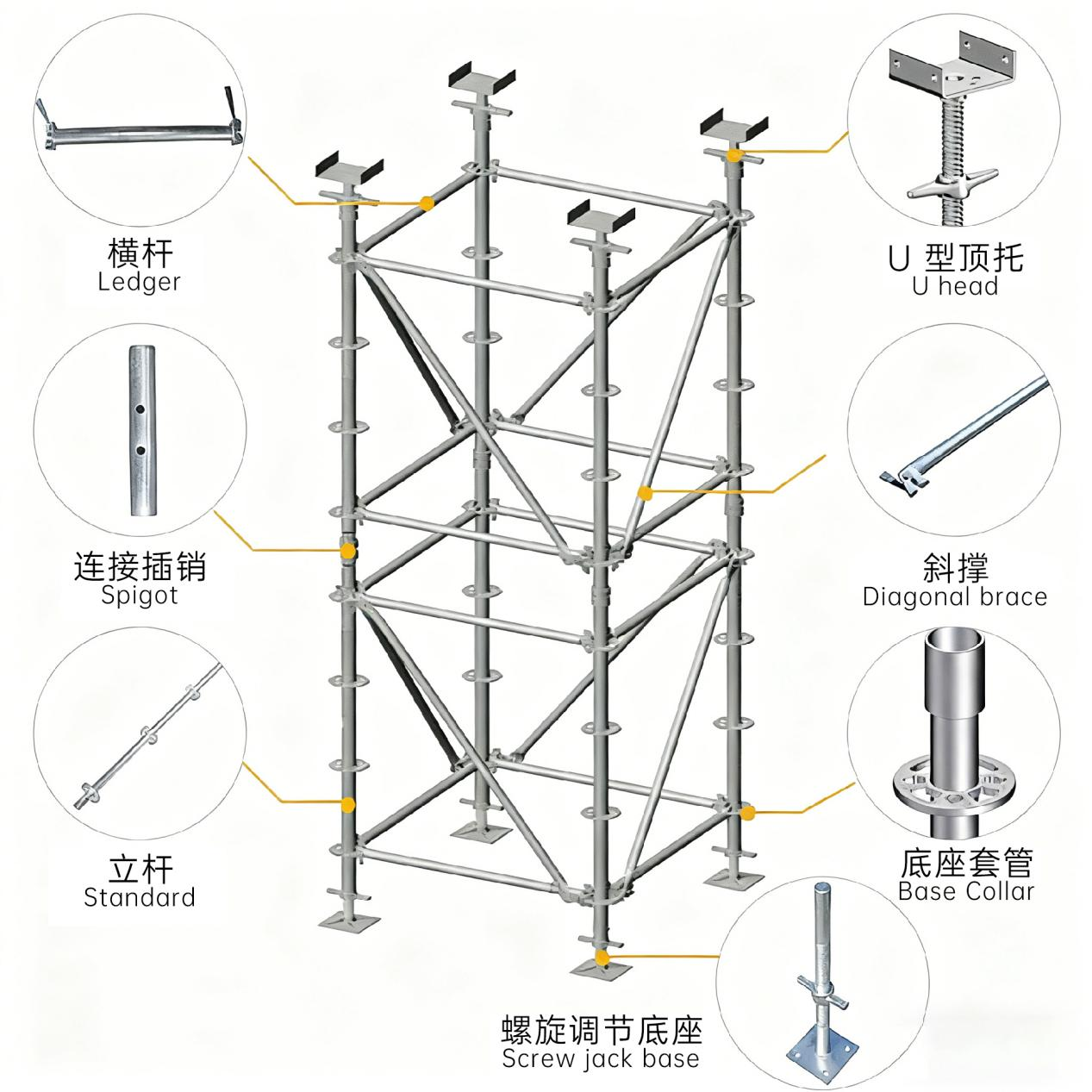

从结构特性来看，雷亚架采用模块化设计，通过楔形销或螺栓实现快速连接，具有较高的重复组装性和荷载适应性。《钢结构设计标准》指出，“铝合金结构连接节点应满足刚度、强度和稳定性要求，且便于安装与拆卸” [1]，智构桁架WTC的雷亚架设计正契合这一原则。欧洲规范中亦明确要求“临时结构应具备可预测的荷载传递路径与可靠的连接机制” [2]，雷亚架的标准化节点满足了这一要求。

 雷亚架

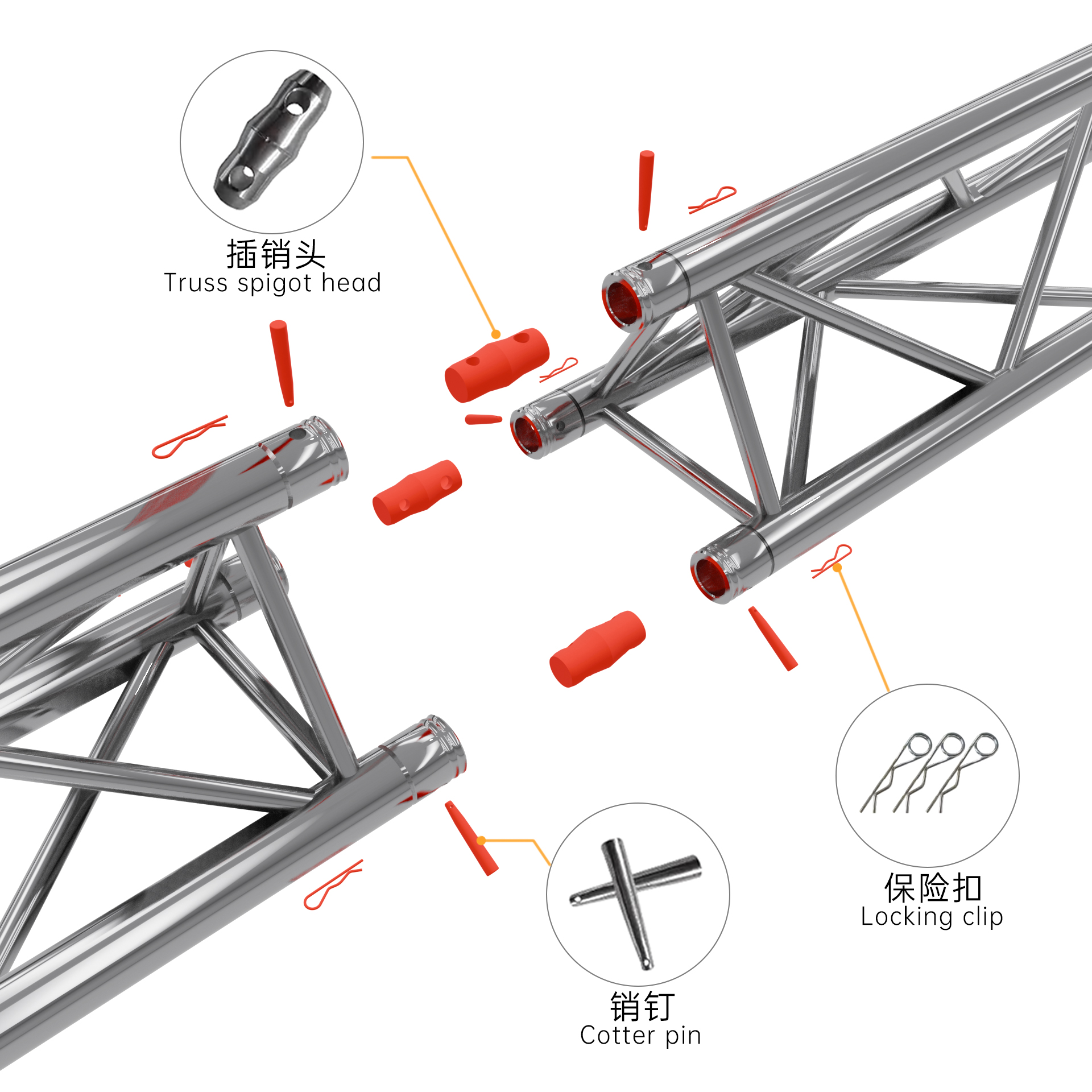

插销式桁架则通过插销与套管实现杆件连接，更注重轻量化与搭建效率。“插销式连接需保证抗拔力与抗滑移性能，适用于需频繁调整的支撑体系” [3]。这类结构在舞台演艺领域广泛应用，因其能够快速构建大跨度顶棚与灯光架。

 插销式桁架

在荷载标准上，两者适用场景不同。《建筑结构荷载规范》中，将舞台临时看台归类为“临时性结构”，其活荷载标准值通常取3.0~4.0kN/m² [4]，插销式桁架常依此设计。而雷亚架在建筑施工中用作支撑架时，需符合《建筑施工模板安全技术规范》要求，“支撑架设计荷载需考虑混凝土浇筑等动态施工荷载”[5]，其荷载要求常高于演艺应用。

从应用边界看：

1、演艺舞台领域：插销式桁架凭借轻便、搭建快速的优势，成为灯光音响架、临时舞台顶棚的首选。其设计更注重视觉隐蔽性与吊挂灵活性。

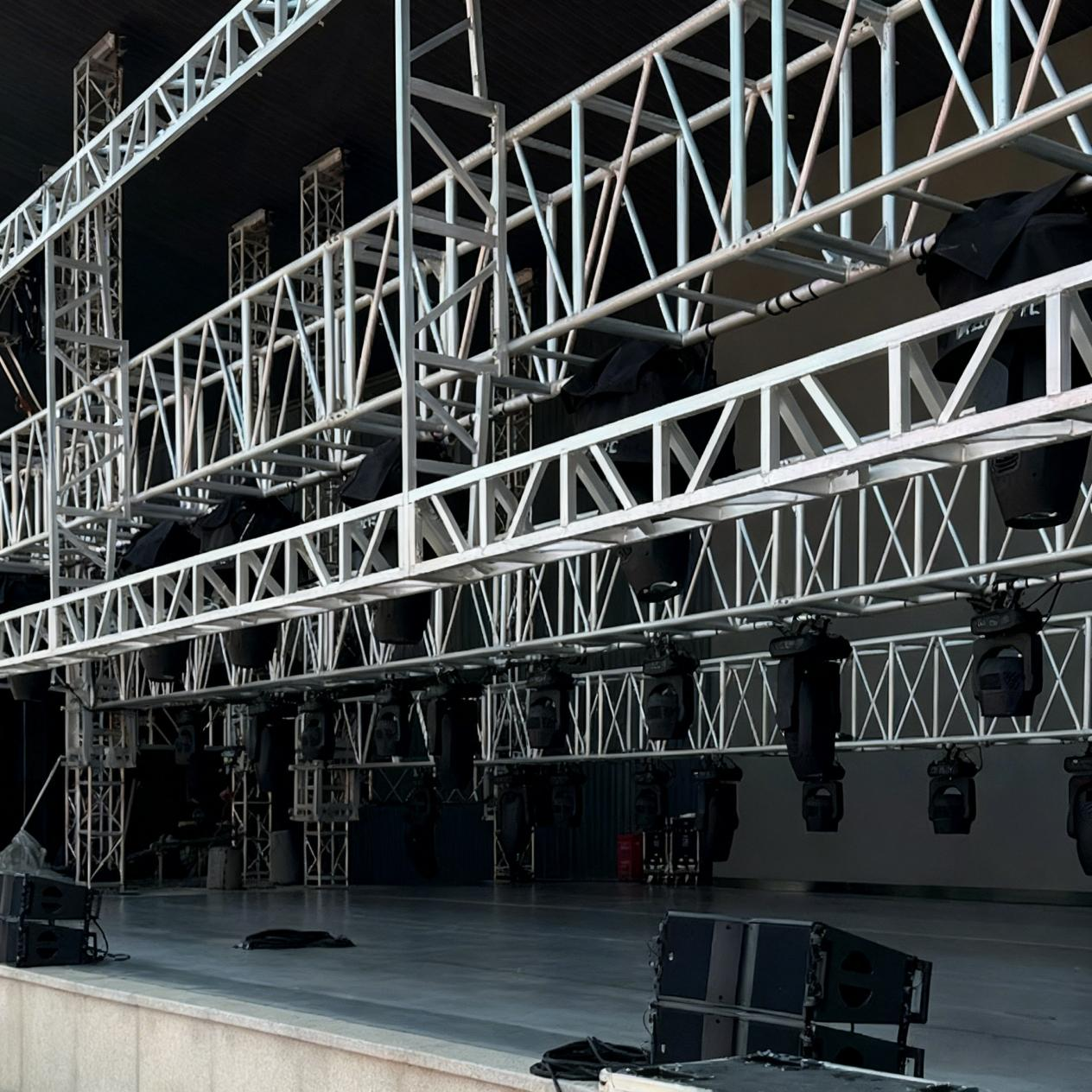

 插销式桁架应用

2、建筑施工领域：雷亚架因其更高的刚度与稳定性，常用于模板支撑、临时工作平台等场景。美国标准则针对临时桁架结构提出，“用于悬吊设备的桁架必须进行负载计算与安全系数验证” [6]，雷亚架的冗余设计更符合此类要求。

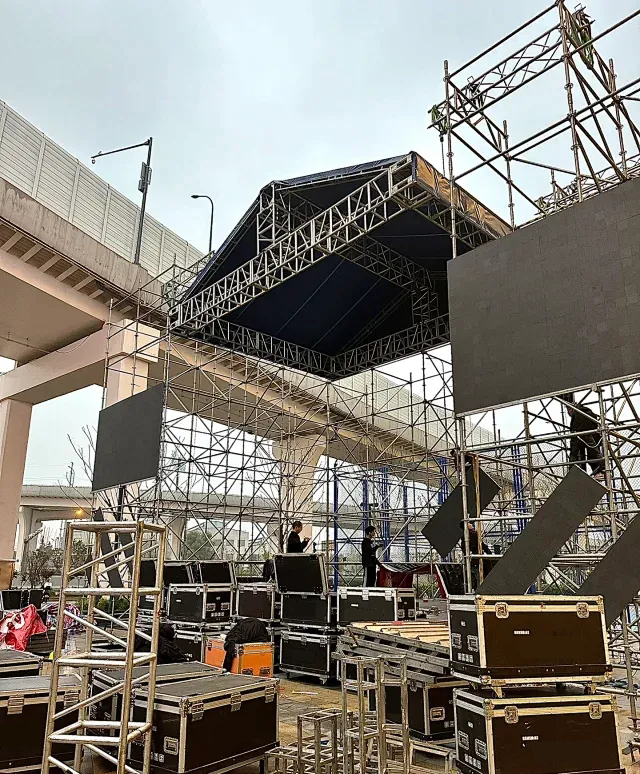

雷亚架应用

总结而言，选型边界取决于核心需求：演艺应用侧重快速部署与视觉美观，插销式桁架占优；建筑施工侧重荷载安全与结构稳定，雷亚架更为适宜。未来，随着模块化设计的发展，两类产品在跨界应用中可能出现技术融合，但基于安全规范的定位差异仍将长期存在。

参考文献：

[1] GB 50017-2017《钢结构设计标准》第8.3.2条

[2] EN 1999-1-1:2007《欧洲规范 9：铝合金结构设计—第1-1部分：一般结构规则》第5.3节

[3] JGJ/T 231-2021《建筑施工承插型盘扣式钢管支架安全技术规程》第3.2.5条

[4] GB 50009-2012《建筑结构荷载规范》第5.3.1条

[5] JGJ 162-2008《建筑施工模板安全技术规范》第4.3.2条

[6] ANSI/ASC E1.21-2018《户外文娱活动临时性演出结构安全标准》第6.2.3条
